一、產品介紹：

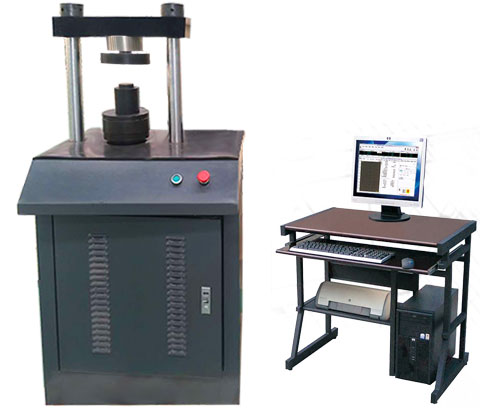

支撐劑破碎率試驗機專門用于檢測石油支撐劑破碎率的設備。它通過液壓動力源對裝有支撐劑的破碎室施加不同的閉合壓力，并在額定壓力下進行承壓測試，以確定支撐劑的抗破碎能力。

執行標準：

SY/T5108-2014水力壓裂和礫石充填作業用支撐劑性能測試方法

二、主要功能和用途：

支撐劑破碎率試驗機主要用于石油支撐劑、陶粒砂、石英砂等顆粒狀物體的抗壓、抗破碎試驗。該設備電腦化操作，可自動完成加載-保持-卸載整個實驗過程，試驗結果自動分析，精準可靠。它適用于石油天然氣勘探、研究院、質檢、高等院校等機構。

三、技術參數：

3.1.1壓力機參數：量程≥300KN，可提供110MPa的壓力，滿足壓裂支撐劑20/40目、30/50目、40/70目、70/140目的破碎率實驗，規格滿足入井材料移動檢測平臺空間布局的自動加載壓機。

3.1.2支撐劑破碎室直徑：≥φ50.8mm；

3.1.3支撐劑破碎室凈長：≥85.6mm；

3.1.4支撐劑破碎室壁厚：≥12.7mm；

3.1.5支撐劑破碎室活塞：≥φ50.7×88.9mm；

3.1.6最大試驗力 ≥300kN；

3.1.7精度≤±1%；

3.1.8等級 1 級；

3.1.9試驗力加荷速度 0.1～5kN/S；

3.1.10電 壓 220V±10%；

3.1.11功 率≤1.0kW；

3.1.12試驗空間 ≥285×260mm；

3.1.13承壓板尺寸 φ155mm。

3.2設備配置

3.2.1主機1套；

3.2.2軟件1套；

3.2.3電腦打印機1套；

3.2.4破碎室鋪置器1套；

3.2.5U盤1個，60G。

四、

設備特點：

a)采用先進的交流伺服電機調速驅動系統，調速比1：700，可根據加荷速度的需要在0.05-100mm/min范圍內實現任意的壓盤上升速度；

b)全機械結構，從伺服電機到伺服減速機，采用全密封結構，使用期間不需要對潤滑油更換，不存在壓力油泄漏和比例閥堵塞；

c)主機設計按照人機工程標準，使操作簡便、方便快捷。測量控制高精度，智能化；

a)充分發揮了微機的優勢，減少了電控系統硬件，所有的電器部分集成為兩個模塊，使產品可靠性大大提高；

b)超過試驗力最大值的一定范圍（過載該檔位的2-5%）、或活塞碰到限位時，可即刻停機；

c)各測量數據均可永久保存，以便以后觀察；試驗力、位移測量控制集中于微機的試驗界面上，直觀、便于操作。
