一、產品簡介：

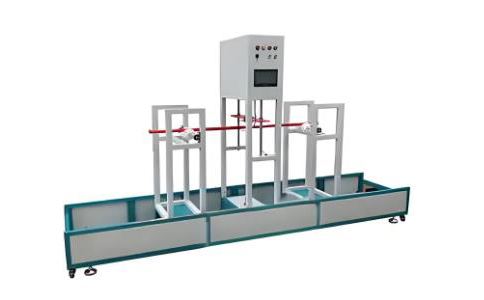

絕緣桿抗彎動靜負荷試驗機適用于絕緣桿、托瓶架、絕緣管材料、管型復合材料、梯具等多種材料及產品的動態和靜態彎曲試驗。

二、執行標準：

DL/T976-2017《帶電作業工具、裝置和設備預防性試驗規程》

DL/T1476-2015《電力安全工器具預防性試驗規程》

DL/T596-2005《電力設備預防性試驗規程》

GB/T2317.1-2008《電力金具試驗方法部分:機械試驗》

JJG139-1991《拉力、壓力和萬能試驗機計量檢定規程》

GB/T2611-2007《試驗機通用技術要求》

GB/T17620-2008《帶電作業用絕緣硬梯》

GB13398-2008《帶電作業用空心絕緣管、泡沫填充絕緣管和實心絕緣棒》

Q/BHS001-2009《彎扭試驗機》

三、技術參數

1.試驗力:10kN

2.示值準確度:1.0%

3.最橫梁移動范圍:0~500mm

4.位移速度:0~500 mm/min

5.二端可調距離:500~5500mm

6.試驗寬度:580mm

7.負荷點數:1~4

8.測試精度:符合靜荷拉力試驗機1級標準

9.工作電源:AC220V、800W

10.外形尺寸:6000x1000x2300(mm)

11.主機重量:1050kg

四、電力絕緣桿靜載抗彎試驗機功能特點

1、試驗機采用一體化設計，控制操作箱為懸臂結構，方便操作，同時取消控制臺節省試驗室空間。

2、可完成絕緣托瓶架、絕緣桿件、絕緣管制材料、管裝復合材料、絕緣梯具等多種材料及產品的動態和靜態彎曲試驗。

3、伺服控制靈活多樣，具有多階段、多功能、多方式控制方式。

4、位移量自動控制測量系統，可自動測量材料及產品彎曲撓度。

5、可調試驗架，根據不同產品實現試驗長度500-5500mm調節，梯具可以平放也可以側立放置進行測試。

6、試驗機配備1~4點拉力均衡裝置，可進行110kV以上托瓶架的測試。

7、試品夾具采用尼龍材料制成，不會對試品造成損傷。

8、試驗機具有防護隔欄，保證試驗人員的安全。
